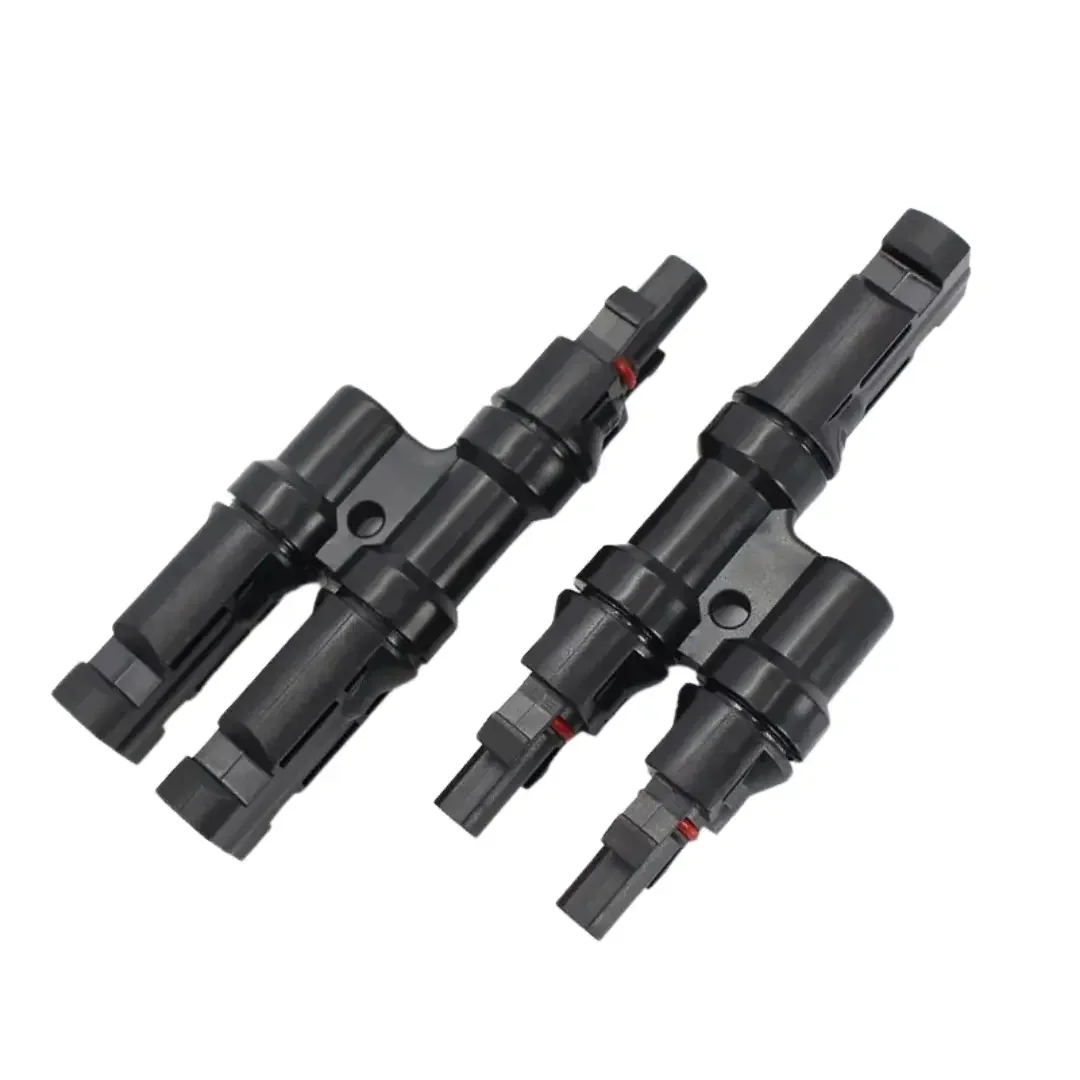

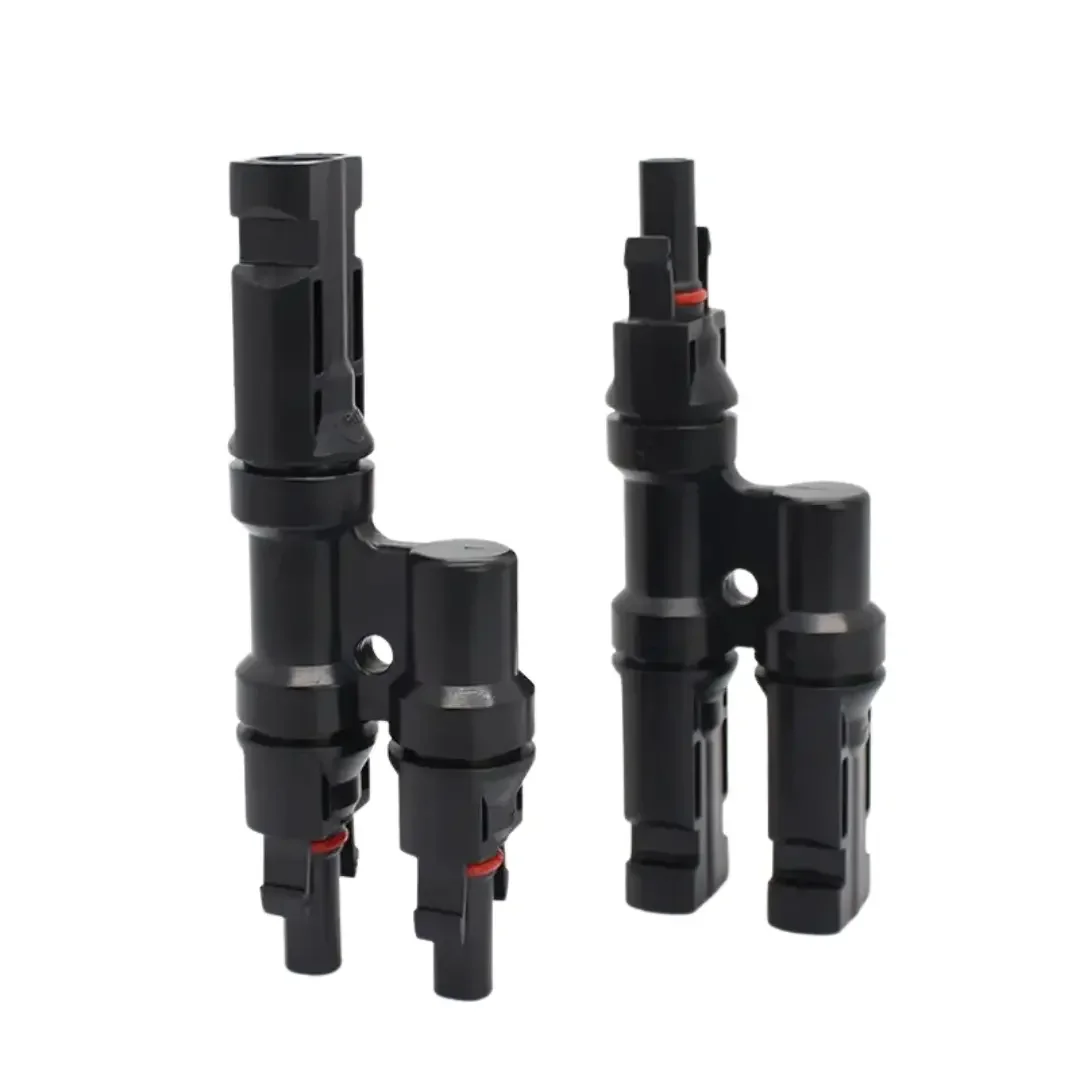

Özellikle off-grid bağ evleri, karavanlar, tekneler ile endüstriyel GES ve çatı tipi güneş enerjisi projelerinde; iki ayrı güneş panelini veya panel dizisini (string) birbirine akım artıracak şekilde paralel bağlamak amacıyla geliştirilen 2'li T-Branch (Y-Branch) Çoklu Bağlantı Konnektör Seti (Erkek ve Dişi Takım); DC kablolama altyapınızın en pratik ve güvenli dağıtım noktasıdır. Herhangi bir harici klemens kutusuna, ek alma veya lehimleme işlemine ihtiyaç duymadan, 2 giriş hattını tek bir çıkış hattına otonom olarak düşürür. MC4 standartlarıyla tam uyumlu olan bu aparat, voltajı sabit tutup akımı (amper) birleştirerek inverter veya şarj kontrol cihazınıza giden DC kablo kalabalığını tamamen optimize eder.
| Teknik Özellik ve Parametre Detayları (2-Way T-Branch) | |
|---|---|
| Ürün Tipi / Tasarım Kodu | 2'li T-Branch / Y-Branch Çoklu Bağlantı Konnektörü (Set) |
| Bağlantı Mimarisi | 2 Giriş -- 1 Çıkış (DC Akım Birleştirme / Paralel Bağlantı) |
| Maksimum Sistem Voltajı | 1000 V DC / 1500 V DC (Yüksek Yalıtım Eşiği) |
| Nominal Akım Kapasitesi | 30A – 50A (Konnektör Pim Kalitesine Bağlı Üst Sınır) |
| Kontak Direnci & Pim Malzemesi | ≤ 0.5 mΩ (Minimum Isınma Ömrü) / Kalay Kaplı Bakır Alaşım |
| Konnektör Uyum Standardı | Standart MC4 ve MC4-Evo2 Serisi ile %100 Tam Uyum |
| Gövde Malzemesi & Yanmazlık | UV Korumalı PPO / PC (Polikarbonat) / UL94-V0 (Kendi Kendine Sönen) |
| Koruma Derecesi & Çalışma Bandı | IP67 / IP68 Toz-Su Sızdırmazlık / -40°C ile +85°C Arası |
Güneş panellerinden gelen yüksek akımlı DC hatları, normal elektrik tesisatlarındaki gibi klemenslerle veya bantlayarak ek yapılamaz. Açık alandaki nem, oksijen ve rüzgardan kaynaklı mekanik hareketler, bu tür derme çatma bağlantıların gevşemesine ve ciddi **DC ark arızalarına (kıvılcım/yangın)** yol açar. 2'li T-Branch konnektör seti, barındırdığı klik kilit sistemi sayesinde bağlantıyı tamamen sabitler. IP68 sızdırmazlık contaları ise sıvı temasını keserek izolasyon hatalarını (Iso Fault) önler, sistemin ve mülkünüzün güvenliğini tescil altına alır.
Solar altyapılarda paralel bağlantı mimarisinin temel kuralı, **paralel bağlanacak panel veya stringlerin (dizilerin) nominal voltaj değerlerinin (Vmp) birbirine eşit veya çok yakın olması** gerekliliğidir. T-Branch aparatına voltajları birbirinden tamamen farklı iki panel grubu bağlandığında, yüksek voltajlı panel düşük voltajlı paneli domine eder ve sistemde ters akım (reverse current) oluşmasına, panel hücrelerinin aşırı ısınmasına (hot-spot) ve ciddi üretim kayıplarına yol açar. Bu nedenle paralel bağlayacağınız panellerin aynı güç ve voltaj değerinde olduğundan emin olmalısınız.
Panellerden gelen MC4 konnektörleri T-Branch aparatının kollarına takılırken tırnakların tam oturduğundan ve "klik" sesinin duyulduğundan emin olunmalıdır. Bu kilit sistemi, rüzgar yükü veya kablo gerilmeleri nedeniyle bağlantının kendiliğinden ayrılmasını kesinlikle engeller. Sökülmesi gerektiğinde ise profesyonel bir MC4 açma anahtarı kullanılmalıdır. Montaj bitiminde kolların üzerindeki sızdırmazlık rakorlarının gevşek bırakılmaması, iç kısımdaki kalay kaplı bakır pimlerin oksitlenmesini önleyerek kontak direncinin onlarca yıl boyunca minimumda (≤ 0.5 mΩ) kalmasını sağlar.
Off-grid sistemlerinizde, karavan ve teknelerinizde veya endüstriyel çatı GES projelerinizde panellerinizi en güvenli, kayıpsız ve pratik yoldan paralel bağlamak istiyorsanız; 2'li T-Branch konnektör seti altyapınızın en emniyetli bağlantı köprüsü olacaktır. MC4 ve MC4-Evo2 standartlarına tam uyumu, PPO gövde mukavemeti ve 50 Amper'e varan akım taşıma başarısıyla bu profesyonel aparat; nakliye ve sevk sürecinde tırnaklarının kırılmasını veya zarar görmesini tamamen engelleyen yüksek mukavemetli korumalı özel ambalaj yapısı, hızlı gönderi sevk garantisi ve Fesa Enerji'nin uzman teknik destek departmanı ayrıcalığıyla web sitemizde kopyalanmaya hazır formatta sizleri bekliyor!
