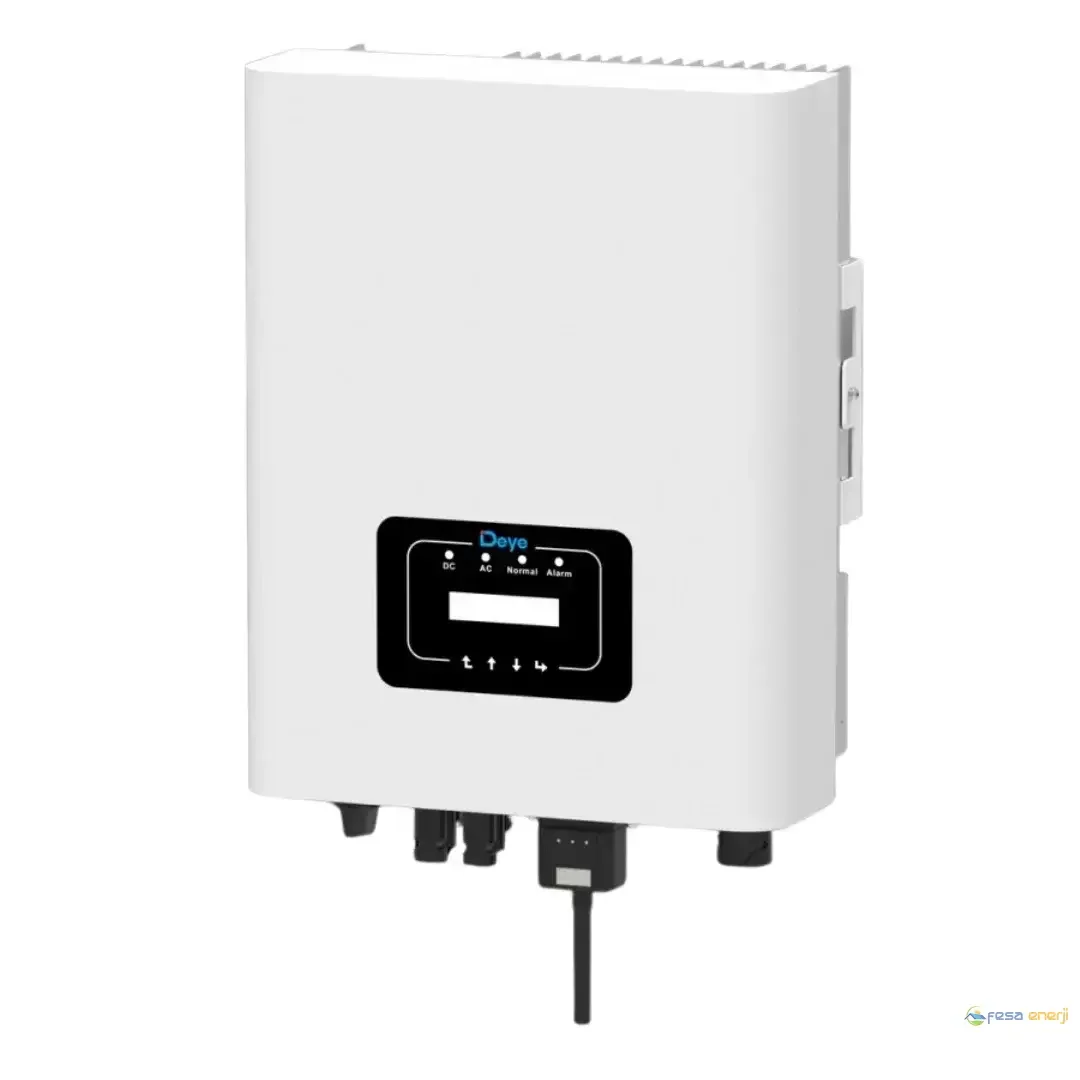

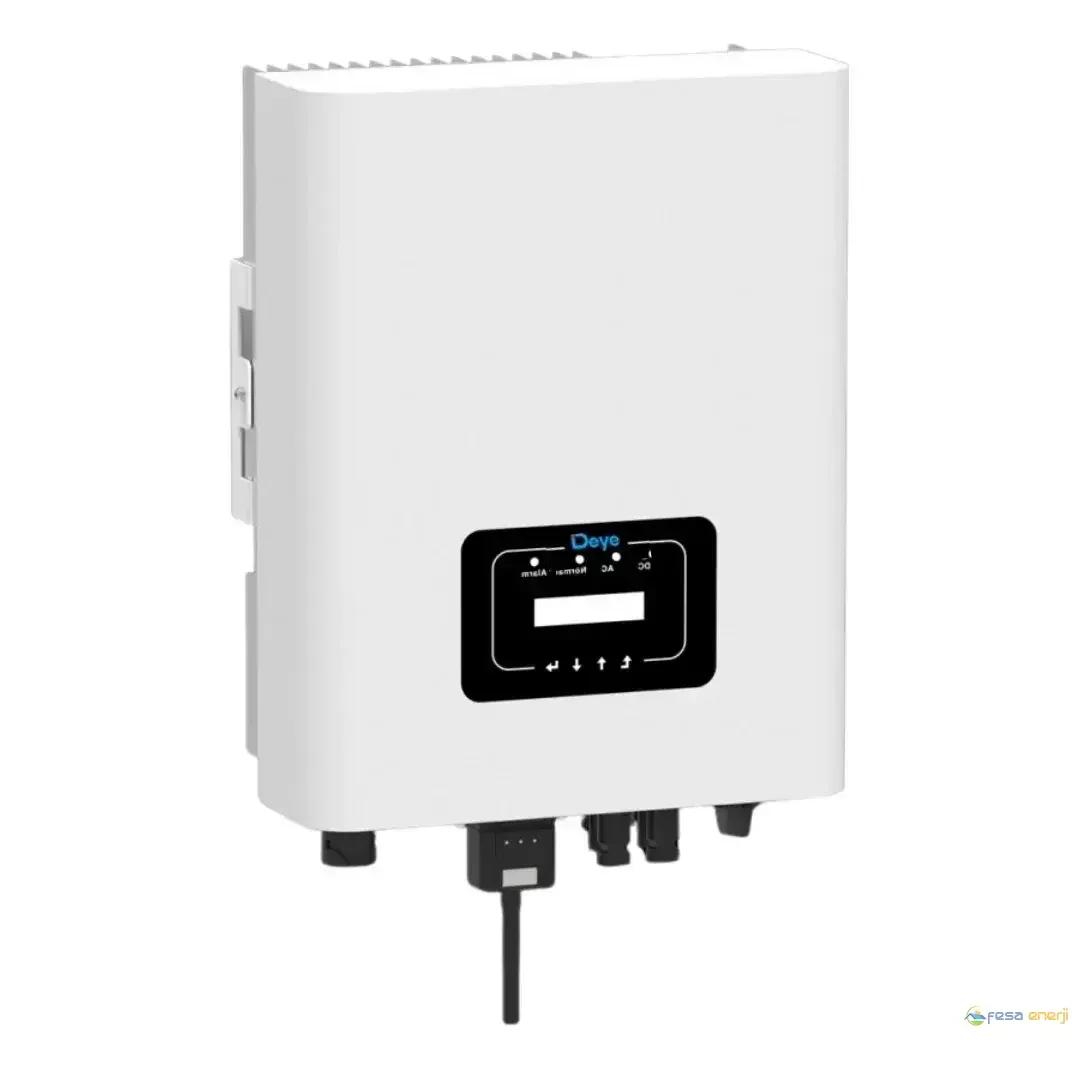

Orta ve büyük ölçekli ticari işletmeler, fabrikalar, imalathaneler, tarımsal sulama kooperatifleri ve yüksek enerji tüketimine sahip lüks malikanelerin üç fazlı (380V/400V) elektrik altyapıları için dünya standartlarında on-grid teknolojisiyle geliştirilen Deye 20kw On-grid Trifaze İnverter (Model: SUN-20K-G); yüksek çevrim verimliliği, endüstriyel şasi kararlılığı ve gelişmiş enerji yönetim yetenekleriyle segmentinin en kararlı güç dönüşüm istasyonudur. Nominal olarak 20.000 Watt (20 kW) sürekli AC aktif çıkış gücü sağlayan ve güneş paneli sahasından 26.000 Watt'a kadar (26 kW) DC tepe gücü pürüzsüzce kabul edebilen bu yeni nesil ünite, 1000V DC yüksek voltaj giriş toleransı ve gelişmiş çift MPPT mimarisiyle çalışır. Kutu içeriğine dahil olarak gelen Akıllı Enerji Ölçer (Energy Meter) sayesinde şebekeye elektrik satışı onayı beklemeden üretilen fazla enerjiyi mülk içinde hapsedebilir veya şebekeyle anlık mahsuplaşmayı kusursuzca yönetebilirsiniz. Ayrıca fabrikasyon olarak paket içeriğinde sunulan WiFi uzaktan izleme modülü ile sistem performansını dünyanın her yerinden anlık takip etmenizi sağlayan bu ünite, solar yatırımlarınızın en güvenli, verimli ve uzun ömürlü ana yönetim merkezidir.

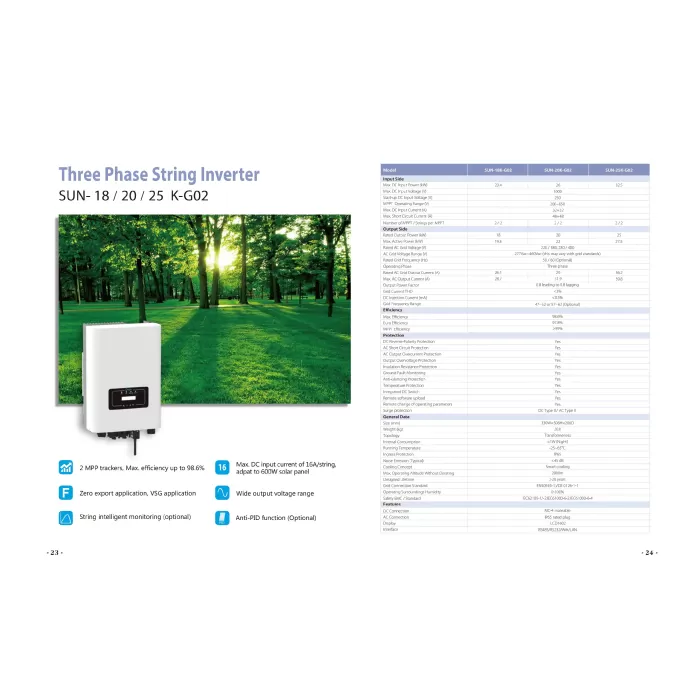

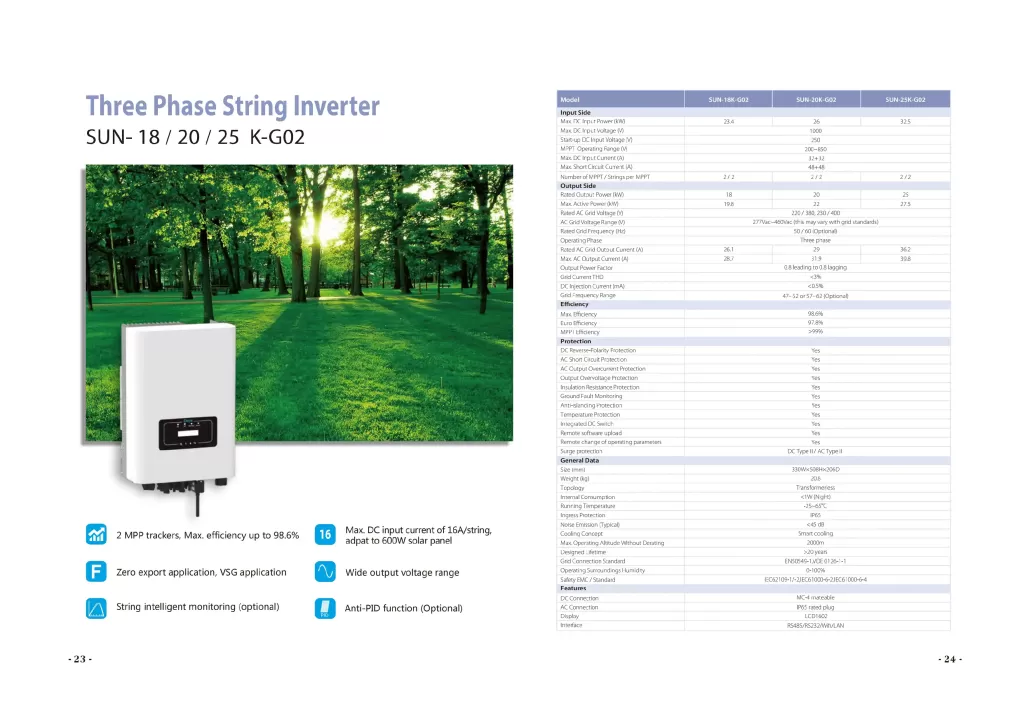

| DC Güneş Paneli (PV Dizi) Giriş Parametreleri | |
|---|---|
| Resmi Ürün Model Kodu | SUN-20K-G (Deye On-Grid Trifaze Endüstriyel Seri) |
| Maksimum PV Giriş Gücü | 26.000 Watt (26 kW Devasa Panel Sahası Giriş Üst Limiti) |
| Maksimum PV Giriş Gerilimi | 1000 V DC (Endüstriyel Yüksek Voltaj Güvenlik Sınırı) |
| İnverter Başlangıç (Start-up) Gerilimi | 250 V DC (Kararlı Sıralı Aktivasyon Başlangıç Eşiği) |
| Dinamik MPPT Çalışma Voltaj Aralığı | 200 V DC ile 800 V DC Arası Ultra Geniş Düzenleme Penceresi |
| Nominal PV Giriş Gerilimi | 600 V DC (En Yüksek Çevrim Verimlilik Noktası Voltajı) |
| Maksimum PV Çalışma Giriş Akımı | 25A + 25A (Çift Kanallı Yüksek Amper Akış Desteği) |
| MPPT Sayısı / Giriş Dizi Sayısı | 2 Adet Bağımsız MPPT / Her MPPT Başına 2 Dizi (2 / 2 Altyapı) |
| AC Çıkış (Şebekeye Verilen Akım) Verileri | |
|---|---|
| Nominal AC Aktif Çıkış Gücü | 20.000 Watt (20 kW Sürekli Şebekeye Aktarılan Güç) |
| Maksimum AC Görünür Güç | 22.000 VA (22 kVA Tepe Çıkış Güç Toleransı) |
| Nominal AC Çıkış Voltajı ve Faz Tipi | 380 V / 400 V AC — Trifaze / 3 Faz (Bağlantı Formu: 3L+N+PE) |
| Nominal Şebeke Frekansı | 50 Hz / 60 Hz (Şebeke Frekansına Tam Otomatik Senkronizasyon) |
| Toplam Akım Harmonik Bozulması | THDi < %3 (Şebeke Hücrelerine Zarar Vermeyen Ultra Saf Enerji) |
| Çevrim Verimliliği ve Entegre Koruma Özellikleri | |
|---|---|
| Maksimum / MPPT Çevrim Verimi | %97.7 (Maksimum Dönüşüm Başarısı) — > %99.9 (Statik MPPT Verimi) |
| Yıldırımdan Koruma Seviyesi | DC Hatları TYPE II / AC Hatları TYPE II Entegre Çift Yönlü Parafudr (SPD) |
| Entegre Emniyet Sistemleri | DC Ters Kutuplama, AC Kısa Devre, AC Çıkış Aşırı Gerilim/Akım Korumaları |
| Sistem Takip ve İzleme Sensörleri | Yalıtım Direnci Koruması, Toprak Hata İzleme, Ada Modu (Anti-Islanding), Kaçak Akım (RCD) |
| Genel Veriler, Fiziksel Gövde ve Arayüz Bilgileri | |
|---|---|

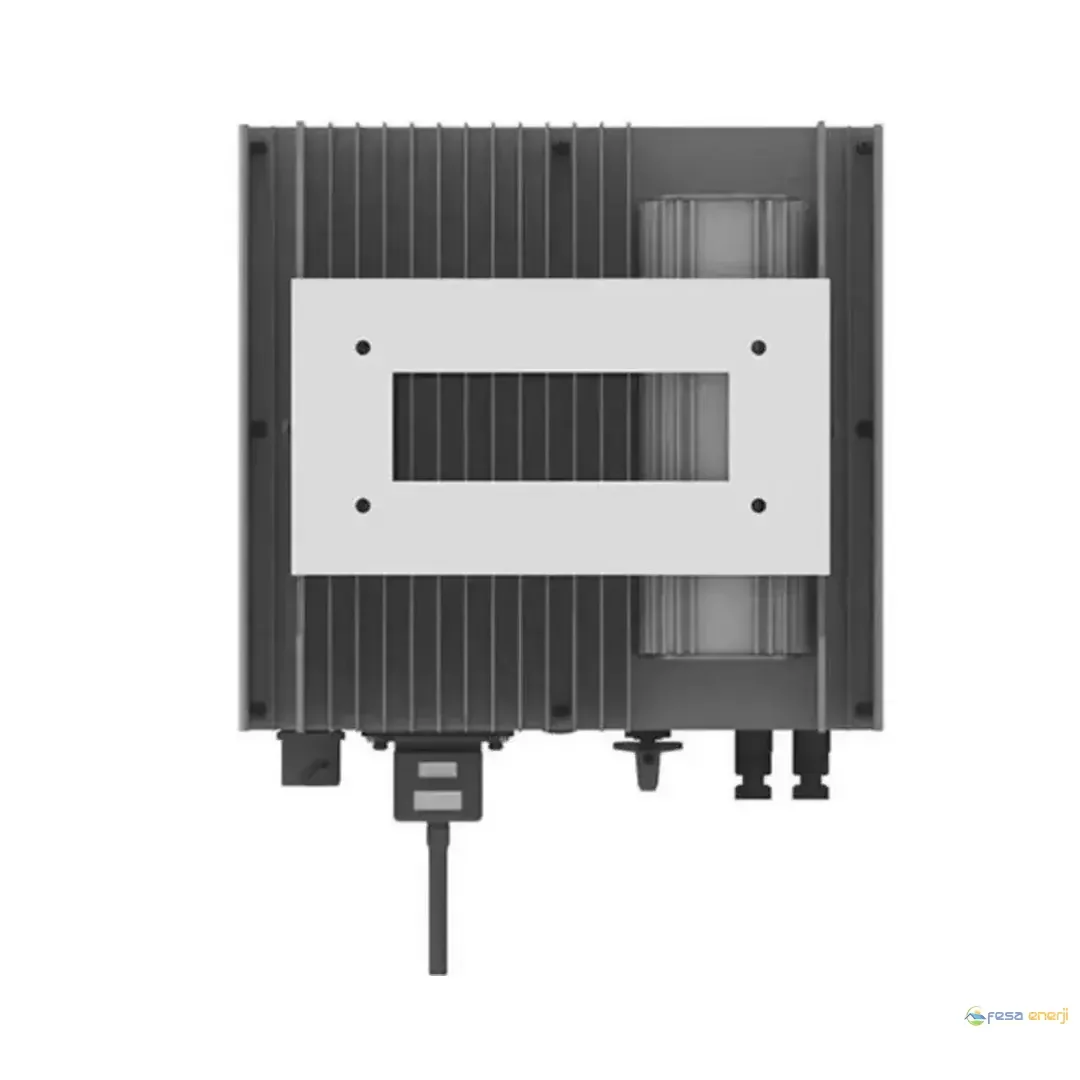

| Kabin Ölçüleri (G × Y × D) | 400 mm × 520 mm × 240.5 mm (Optimize Edilmiş Duvar Tipi Endüstriyel Şasi) |
| Cihaz Net Ağırlığı & Topolojisi | 28 kg — Transformatörsüz (Transformerless / Hafif ve Yüksek Verimli) |
| Sızdırmazlık Koruma Sınıfı | IP65 Standardı (Toza, Suya ve Yağmura Karşı Tam Harici Ortam Mukavemeti) |
| Kutu İçeriği Dahil Aksesuarları | Deye Akıllı Enerji Ölçer (Energy Meter / Sayaç) ve WiFi Takip Modülü DAHİLDİR. |

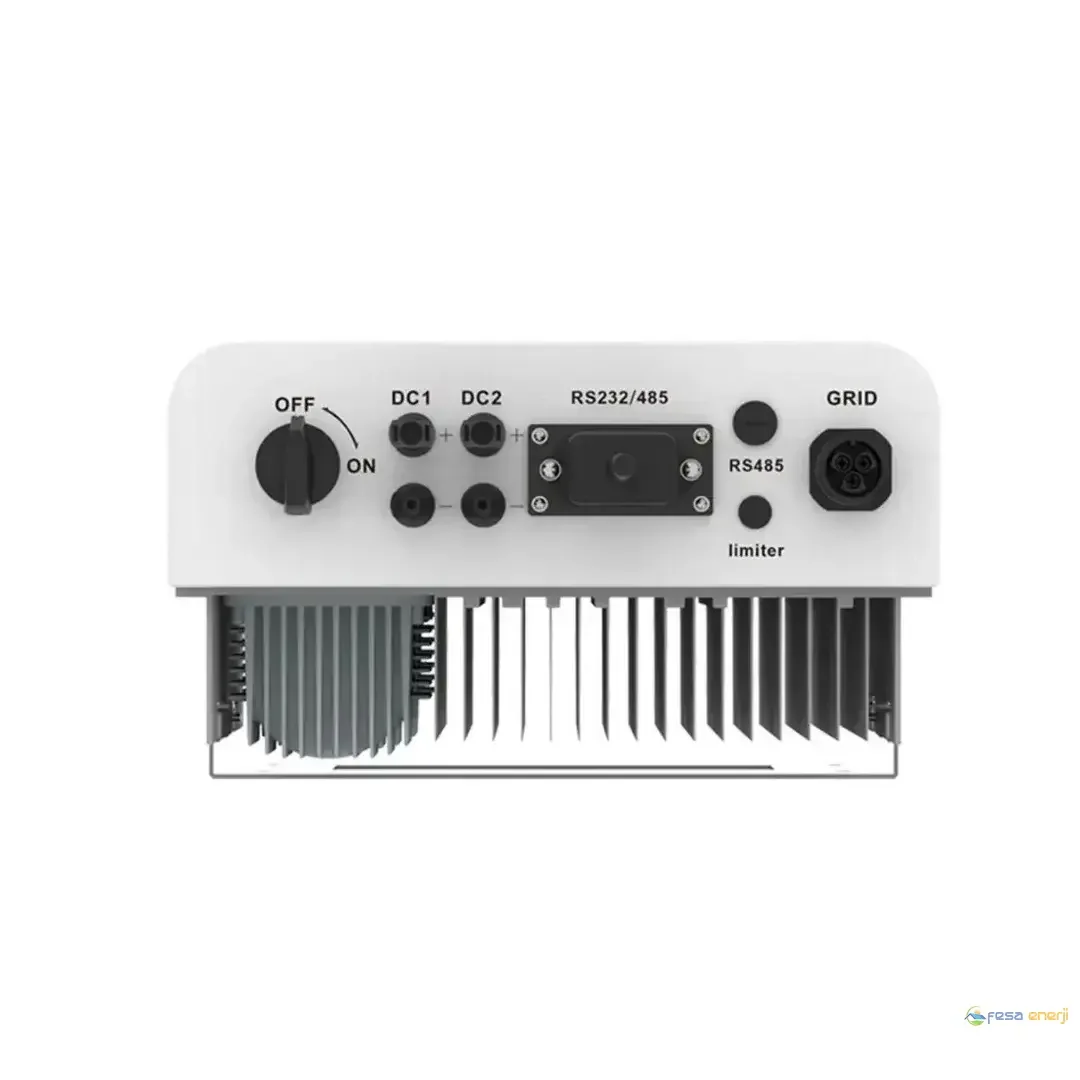

| İletişim ve İzleme Arayüzleri | RS485 / RS232 Portları — Opsiyonel: WiFi / GPRS / LAN Entegrasyonu |
Energy Meter (Akıllı Sayaç), şebekeye bağlı güneş enerjisi santrallerinde yasal çağrı mektubu, proje onayları ve çift yönlü sayaç değişim süreçleri devam ederken sisteminizi cezai duruma düşmeden hemen devreye almanızı sağlayan kritik bir donanımdır. Mülkünüzün ana şebeke giriş hattına bağlanan bu ölçüm modülü, tesisinizin anlık elektrik tüketimini ölçer ve invertere sinyal gönderir. Eğer güneş panelleriniz o an mülkünüzün ihtiyacından daha fazla elektrik üretiyorsa, akıllı enerji ölçer sistemi üretimi tam iç tüketim seviyesine göre dinamik olarak kısar. Böylece dışarıdaki şebekeye elektrik kaçması (ihracat) tamamen engellenir ve çift yönlü sayaç takılmamış olsa dahi eski tip sayaçların ters dönerek ceza yazması önlenmiş olur. Proje onayınız tamamlandığında ise bu limiter ayarını kapatarak fazla elektriği şebekeye satmaya başlayabilirsiniz.
Deye SUN-20K-G modelindeki çift MPPT (Dual Tracker) altyapısı ve her MPPT kanalı için ikişer adet bağımsız string giriş portu (2/2 dize yapısı), özellikle çok yönlü veya parçalı endüstriyel çatı mimarilerinde güneş paneli serileme tasarımı yaparken muazzam bir esneklik ve kazanç tesciller. Tek MPPT'li klasik inverterlerde çatının bir kısmı gölgede kaldığında tüm sistemin verimliliği en zayıf panele göre gerilerken, Deye'ın çift MPPT yapısı sayesinde çatının farklı yönlerine (örneğin Doğu ve Batı cephelerine) bakan panel gruplarını birbirinin voltaj ve gölge kayıplarından tamamen bağımsız bağlayabilirsiniz. Her iki kanal kendi içindeki maksimum güç noktasını bağımsız yönetir. Ayrıca kanal başına sunulan 25A + 25A yüksek çalışma akımı (Kısa devre 39A + 39A), günümüzün büyük hücreli yeni nesil yüksek güçlü (450W - 550W+) panelleriyle tam performanslı, paralel dize kayıpları olmadan çalışmasını garanti altına alır.
20 kW kapasiteli büyük bir sistemde dize (string) voltaj planlaması, sistemin hem erken devreye girmesi hem de güvenli çalışması açısından hayati önem taşır. İnverterin sabah gün ağarırken uyanıp şebekeye elektrik basmaya başlayabilmesi için panellerden gelen toplam voltajın en az 250 V DC (başlangıç gerilimi) seviyesine ulaşması şarttır. Sistem bir kez uyandıktan sonra ise 200V ile 800V DC arasındaki geniş MPPT aralığında üretimi pürüzsüzce sürdürür. Maksimum sınır olan 1000V DC (Voc açık devre gerilim tavanı) ise cihazın aşırı gerilimden zarar görmemesi için kesinlikle aşılmaması gereken endüstriyel güvenlik limitidir. Panel hesabı yapılırken, kış aylarındaki aşırı soğuk havalarda panellerin voltaj yükselme karakteristiği dikkate alınarak toplam Voc geriliminin ~850V bandında kalması en sağlıklısıdır. Bu yüksek voltaj yapısı, panelleri daha uzun seriler halinde bağlamanıza olanak tanıyarak solar kablolama ve montaj işçilik maliyetlerinden muazzam tasarruf etmenizi tesciller.
İşletmenizin, fabrikanızın veya trifaze altyapılı mülkünüzün çatısında, net 20.000W kesintisiz üç fazlı on-grid üretim gücü, %130 güçlü solar panel desteği, kutu içeriğine dahil olan akıllı enerji ölçer (energy meter) ile sıfır ihracat emniyeti ve tak-çalıştır WiFi modülü kolaylığını bir arada elde etmek istiyorsanız; Deye SUN-20K-G serisinin bu endüstriyel on-grid inverter ünitesi solar yatırımınızın en kararlı, tasarruflu ve en uzun ömürlü kalbi olacaktır. Geniş uluslararası şebeke standartlarına tam uyumlu, 5 yıl resmi fabrika garantili ve her türlü hava koşuluna dayanıklı IP65 korumalı Deye 20kw On-grid Trifaze İnverter; kargo sürecinde hasar görmesini tamamen engelleyen tam korumalı özel ambalaj yapısı, hızlı lojistik sevk süreci ve Fesa Enerji'nin uzman teknik destek departmanı ayrıcalığıyla web sitemizde kopyalanmaya hazır formatta sizleri bekliyor!
